Fixation portail battant
Installer un portail battant nécessite précision et méthode, particulièrement lorsque l’on travaille sur un portail battant lourd. Qu’il s’agisse d’un portail en alu battant, d’un modèle en fer, PVC, bois ou acier, ou encore d’un portail battant motorisé, la qualité de la fixation conditionne la durabilité de l’installation.
Ce guide pratique vous détaille les principales solutions de fixation selon le type de portail, et de supports. Le marché du portail et de ses accessoires en France propose de nombreuses réf. de produits en stock. Il peut être parfois difficile de s’y retrouver. Avec cet article, nous souhaitons vous permettre d’identifier facilement quels produits de fixation sont les plus adaptés à votre modèle de portail et à réussir votre projet.
Connaitre les différents éléments composant le système de fixation d’un portail battant
Un système de fixation pour portail battant se compose de plusieurs éléments essentiels, chacun ayant un rôle bien précis dans l’installation et l’usage quotidien du portail.

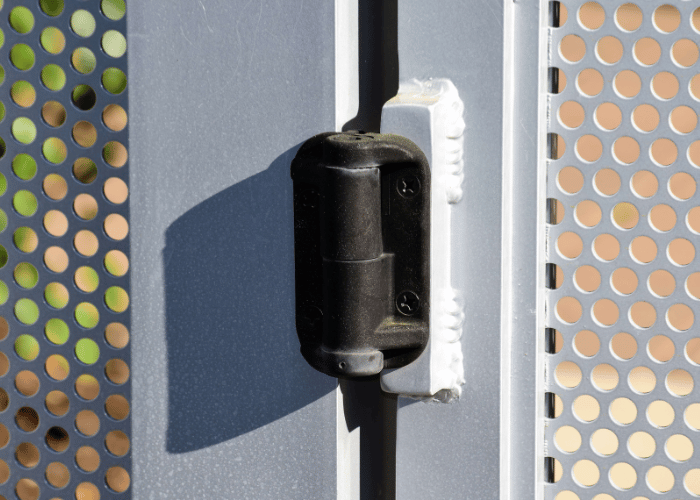

- Le gond permet de positionner, maintenir et articuler les vantaux.
- La penture s’insère dans le gond. Elle relie le vantail et permet son mouvement.
- La crapaudine, placée en bas, joue un rôle similaire au gond inférieur. Elle assure la rotation basse du portail.
- L’arrêt maintient un vantail en position ouverte pour éviter qu’il ne se referme.
- Le sabot, lui, permet de bloquer les deux battants en position fermée.
- La serrure et le verrou assurent la sécurité du portail une fois fermé. Ils se posent sur le vantail intérieur.
- Enfin, la gâche vient recevoir le pêne de la serrure et garde le portail verrouillé.
Voyons maintenant, étape par étape, la bonne façon de choisir et installer chacun de ces éléments.
1. Choix du support et préparation
Avant de commencer à installer un portail battant, il est essentiel de vérifier la solidité des piliers.
Ceux-ci doivent être parfaitement d’aplomb et capables de supporter la charge des deux battants, en particulier s’il s’agit d’un modèle de portail lourd (en acier – inox ou galvanisé -, fer forgé, en bois massif ou en composite). Un pilier instable pourrait compromettre toute l’installation.
Les portails Portaleco sont tous expédiés avec un kit complet d’installation. Ce kit comprend notamment un gabarit de pose en métal. Cet accessoire permet de positionner avec précision les deux piliers, en assurant un alignement parfait dès le départ.
Voir notre gamme de portails battants aluminium
Une fois cette étape réalisée, il faut procéder à la mise en place des éléments de fixation des battants de votre portail à chaque pilier.
Le poids, la largeur du portail (3 m, 3 m50…) et les matériaux utilisés (alu, acier, fer forgé, PVC, bois, etc.) influencent directement le choix du type de fixation. Plus votre portail est lourd, plus sa fixation devra être solide.
2. Les méthodes de fixation des gonds
Faut-il sceller ? Visser ? Souder ?
Tout dépend du type de portail et spécialement de son poids, qui dépend principalement de ses dimensions et de son matériau de fabrication.
a) Scellement chimique
Pour les piliers en béton ou en parpaing, le scellement chimique est souvent recommandé.
Comment procède-t-on à un scellement ?
Le scellement chimique est une fixation qui permet de fixer solidement des matériaux lourds à très lourds. Le principe de base consiste en l’injection d’une résine bi-composante dans le trou de fixation. Après avoir percé les trous nécessaires, on y injecte le produit bi-composant.
Vous pouvez réaliser vous-même un scellement chimique, ou opter pour un kit prêt à l’emploi. Ces kits varient selon l’usage : certains produits pour scellements sont conçus pour des milieux secs, d’autres pour des environnements humides, en intérieur ou en extérieur. Le choix dépend aussi du poids de l’élément à fixer.
Prenez toujours le temps de lire attentivement les instructions du produit avant utilisation.
Vous devez ensuite y sceller les tiges filetées (ou tubes) des gonds. Cette technique offre une fixation durable, adaptée aux types de portails les plus lourds.
b) Fixation par platine
Certains gonds sont fixés sur des plaques métalliques vissées ou soudées sur des supports adaptés (poteaux en acier, alu…).
Ce système réglable permet une adaptation plus fine de l’axe d’ouverture.
Il est idéal pour un portail motorisable battant ou un portail alu battant à deux vantaux.
c) Gonds vissés
Pour des modèles plus légers, comme un portail en aluminium, ou en PVC, ou encore pour l’installation d’un simple portillon, il est possible de visser les gonds dans le support.
Cette méthode est facile à mettre en œuvre, notamment si vous utilisez un kit tout prêt de fixation portail battant.
Il existe plusieurs marques et enseignes proposant des ref. de kits complets de ce type sur le marché.
3. Positionnement et alignement des gonds
Chaque gond doit être aligné parfaitement selon l’axe d’ouverture. On commence par installer le gond inférieur, qui guide le pivot du vantail, puis le gond supérieur.
Respectez un jeu au sol de 40 à 60 mm pour éviter les frottements. Vérifiez également l’alignement vertical pour garantir un mouvement fluide.
Pour des modèles de portails lourds tels que ceux en fer forgé, bois massif, en acier ou en composite, le diamètre des gonds et leur résistance doivent être adaptés au poids du portail.
Privilégiez des éléments résistants, tels que ceux en inox ou en acier galvanisé, avec un diamètre plus important.

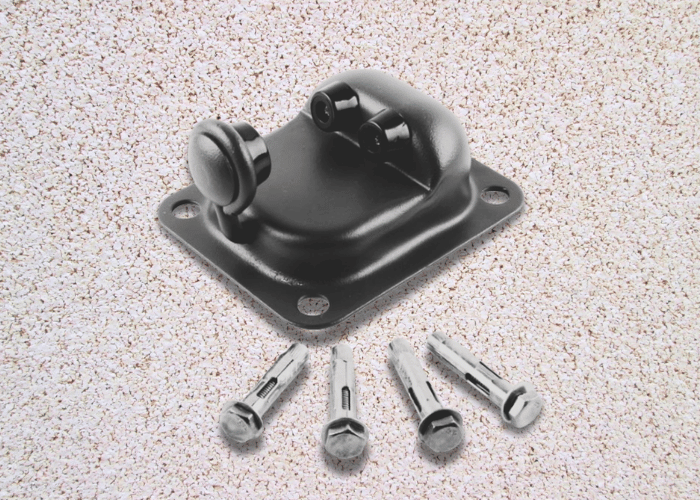

4. Fixation de la crapaudine et du sabot
La crapaudine, installée au sol, reçoit la base du vantail et en soutient le poids.
Selon le type de votre portail, il faut la visser ou la sceller solidement. Ensuite, on installe le sabot ou arrêt central, qui maintient les battants fermés. Il peut être fixé au sol, sur une plaque ou non, ou encore intégré selon les accessoires fournis. Certains modèles incluent aussi un verrou manuel de sécurité ou des charnières réglables.
Qu’est-ce que la crapaudine ?
Il s’agit d’une embase (ou pivot) pour fixer le bas du portail. Ce pivot, associé à un gond haut, permettra l’ouverture et la fermeture de votre portail. Réglable très facilement, la crapaudine vous facilitera le montage du portail et son réglage.
5. Réglage et phase finale de pose
Une fois finalisé le scellement ou le vissage des éléments de gondage, il faut passer à la mise en place du (des) battant (battants).
Positionnez les vantaux – idéalement à deux personnes pour éviter tout déséquilibre.
Utilisez des cales et serre-joints pour maintenir l’axe lors des réglages. Contrôlez les jeux entre vantaux et piliers (25 mm minimum selon les normes NF EN 13241-1). Une fois le bon positionnement validé, bloquez tous les éléments de fixation.
Terminez en installant les accessoires de finition : cache-gonds, poignées, serrures, verrous, arrêts de fermeture, etc. Vous pouvez enfin, à ce stade-là, mettre d’autres accessoires tels que boite aux lettres, interphone, digicode ou visiophone.
La check-list pratique : résumé des étapes
- Vérifier les piliers : aplomb, stabilité, matière. Prêtez bien attention à vérifier leur axe et leur écart pendant la pose.
- Choisir le bon mode de fixation : visser, sceller, souder, selon le support (en quoi sont faits les piliers ?) et le poids des vantaux (selon le matériau de fabrication du battant). Pour un modèle lourd, privilégier la méthode par scellement. Pour un modèle plus léger, visser sera suffisant et plus simple, et ne demandera pas l’achat d’un produit spécifique.
- Positionner les gonds : bien veiller à l’alignement, l’axe, et à choisir un diamètre adapté. De nombreux types de gonds existent, vous trouverez en stock assez aisément une réf adaptée à votre mise en place.
- Installer la crapaudine, le sabot, les charnières, et autres éléments. Selon votre sol, définissez s’il faut prévoir un socle en béton ou une simple plaque vissée pour le bon positionnement du sabot ou de l’arrêt du (des) vantail (taux) de votre battant.
- Mettre en place les battants, régler, tester et finaliser l’installation. Réaliser cette étape à deux, ce sera plus simple d’assurer le bon axe et le bon alignement. Pour plus de simplicité, envisagez de choisir un modèle vendu en kit, qui vous sera expédié avec les accessoires et les éléments correspondant parfaitement à son type.
- Ajouter les équipements complémentaires que vous souhaitez mettre sur votre portail (boite aux lettres, systèmes de sécurité : interphone, etc), puis faire les vérifications finales.
